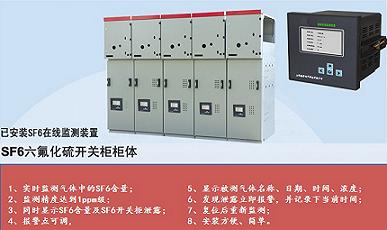

产品说明： 根据当前电力系统强调安全生产的形势，为SF6组合开关柜或GIS组合开关柜提供的产品,能够第一时间知道开关内的SF6气体有无泄漏并保证保员的人身健康安全保护而设计、开发的智能型在安装在开关柜内的在线检测系统。
系统分为三大模块：
(1)、温湿度模块，主要完成各测量点温度和湿度的测量；
(2)、SF6/O2变送器，主要完成SF6定量分析，O2定量分析
(3)、主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能。
SF6泄漏报警系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。
当发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍多，积累于低层空间，并造成局部缺氧，引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器，当室内SF6及O2的浓度发生微小变化时，传感器立即能响应这一些变化，哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器，A/D模块、485通讯模块及单片机控制转换成485通讯数字信号，通过现场RS-485总线将信号送至主控制器内，由主控制器进行数据处理和存储，并判断是否报警，启动风机及远程通讯等功能。
本系统最多可监控环境中64个监测点，也可采用多重主控单元组网控制，并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控，极大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障。
本产品吸收国外对SF6气体传感检测的先进技术，采用进口具有国际先进水平的界限红外双波气体传感器(根据SF6气体所在的红外光谱的范围进行检测,SF6气体的浓度通过红外光谱的吸收大小不同进行反应真实的浓度值)作为核心敏感元件，并以高性能嵌入式微控制器和高性能放大器构成信号处理单元。精确度高，稳定可靠和使用时间长等特点。直接输出SF6气体浓度。
主要参数：
★ SF6浓度检测范围：0～1500ppm
SF6气体检测灵敏度：±5％设置值
★ 氧气浓度检测范围：0～25%
氧气测量精度：＜0.5%（0.4%，O2在21％）
★ 缺氧报警阀值：18.0%（可调）
★ 温度显示范围：-20～99℃
★ 湿度显示范围：0～99%RH
★ 检测点：标准配置8点（可扩展到36点）。
★ 数据记录功能：报警事件自动记录，海量存储，自动更新。
★ 报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。
★ 支持RTU远程启动风机功能。
★ 支技红外人体检测，自动启动风机或语音提示。
★ 风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。
★ 风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。
★ 主机多种形式：壁挂式、3U 19英寸标准机箱；仿windows界面，用户界面友好。
★ 通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。 (需用户另行选配)
|
